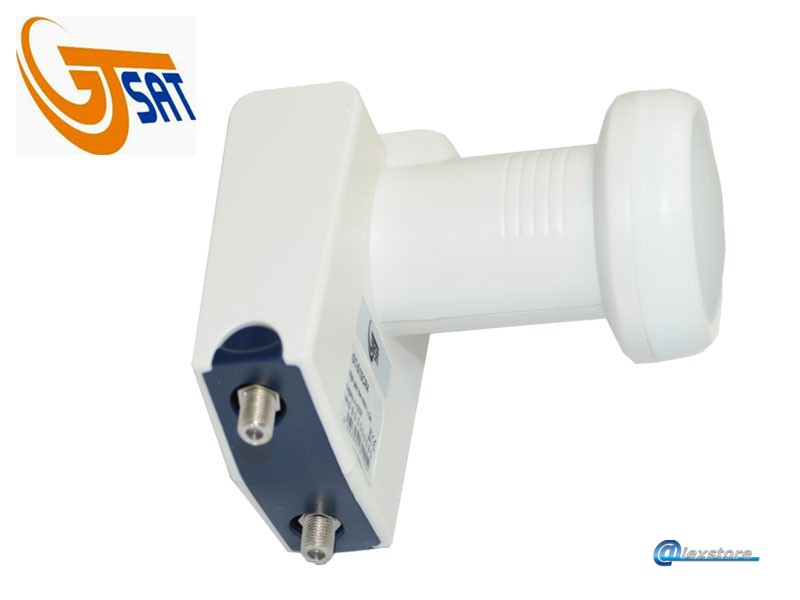

S1SCR4, SATCR Universal LNBF (Hi-gain)

GT-SAT S1SCR4 SATCR LNBF (Hi-Gain)

SATCR Universal LNBF, για λήψη 1 δορυφόρου και τροφοδοσία 4 δορυφορικών tuners (SCR), μέσα από το ίδιο ομαξονικό κακλώδιο RF.

Γενικά Χαρακτηριστικά

• Τύπος: S1SCR4
• Κατασκευαστής: GT-SAT International
• Συσκευασία: 1/36 τμχ.

Τεχνικά Χαρακτηριστικά

GT-S1SCR4	Έξοδος LEGACY	Έξοδος SATCR
Συχνότητα LO (Low Band)	9.75 GHz	Κανάλι 1: 1210 MHz Κανάλι 2: 1420 MHz Κανάλι 3: 1680 MHz
Συχνότητα LO (High Band)	10.60 GHz	Κανάλι 4: 2040 MHz
Σταθερότητα LO	±1MHz @ θερμ. δωματίου	±2.5MHz @ θερμ. δωματίου
Βαθμός θορύβου	0.2 dB (typ.)	0.2 dB (typ.)
Απολαβή μετατροπής	57~65 dB	58~67 dB
Ομαλότητα απολαβής	±0.5 dB/26MHz (εξωτερική θερμοκρασία)
Απόκλιση απολαβής	6 dB (εξωτερική θερμοκρασία)
Αρμονικές εντός ζώνης	<-55 dBm	<-47 dBm
Απομόνωση πολικότητας X	>20dB	>20dB
Έλεγχος σήματος	DiSEqC v1.0	DiSEqC-ST
Τάση λειτουργίας	10.50-14.0 & 16.0-21.0 Vdc	Έλεγχος λογισμικού SATCR από ST
Τόνος εναλλαγής ζώνης	Χαμηλή ζώνη: 0kHz Υψηλή ζώνη: 22 (±4) kHz
Απόρριψη εικόνας	>40 dB	>40 dB
Καταστολή ΙΜ3	>50 dBc @ IF	>50 dBc @ IF
Θόρυβος φάσης LO	<-55 dBc @ 1 kHz	@ 10 kHz ~ 13 MHz
Θερμοκρασία λειτουργίας	-40…+65°C
Κατανάλωση	200 mA	300 mA
