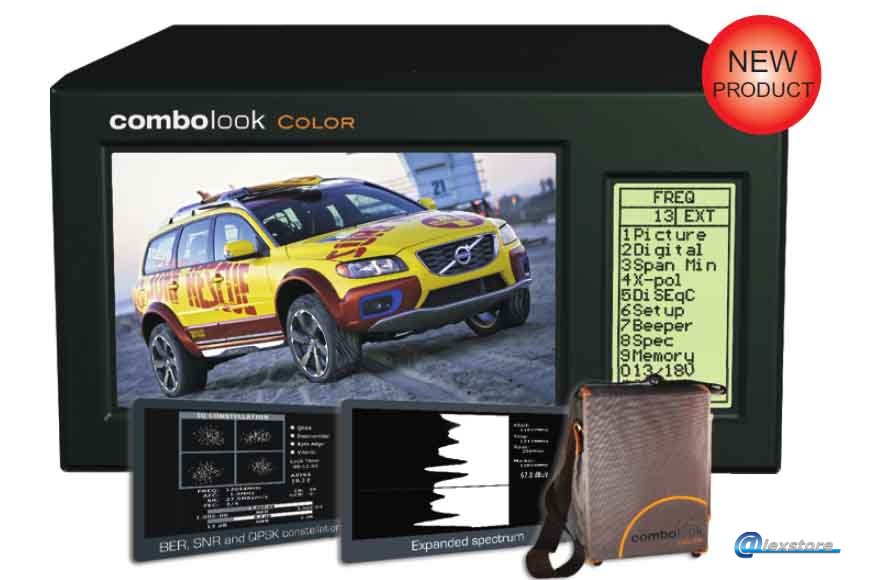

Πεδιόμετρο COMBOLOOK Color για μετρήσεις επίγειων και δορυφορικών σημάτων

EMITOR COMBOLOOK Color

Το COMBOLOOK Color είναι όργανο Sat-TV/CATV και αναλυτής φάσματος, κατασκευασμένο στην Σουηδία από την Emitor AB. Η συσκευή χρησιμοποιείται για την ακριβή ρύθμιση του δορυφορικού κατόπτρου και της επίγειας κεραίας. Επιπλέον αποτελεί ένα εξαιρετικό εργαλείο για την εργασία σε δίκτυα καλωδιακής τηλεόρασης. Είναι σχεδιασμένο για επαγγελματική χρήση και για κάθε περίπτωση όπου απαιτούνται, υψηλή ακρίβεια μετρήσεων και λεπτομερείς πληροφορίες.

Το όργανο διαθέτει οθόνη LCD 5” ιντσών (16:9), η οποία εμφανίζει τα Free to Air SAT-TV κανάλια (ψηφιακά και αναλογικά) σε συχνότητα φάσματος 920-2150 MHz. Τα ψηφιακά δεδομένα (μενού/βοηθητικές ενδείξεις) εμφανίζονται σε οθόνη LCD (64×128), δίπλα στην κυρίως οθόνη.

Sat-TV: Free to Air ψηφιακά (DVB-S) και αναλογικά κανάλια μπορούν να ανιχνευτούν και να εμφανιστούν στην οθόνη (Multistandard Video PAL, NTSC και SECAM). Εύρος ακουστικών συχνοτήτων 5.5-8.5 MHz.
CATV: Αναλογικά κανάλια μπορούν να ανιχνευτούν και να εμφανιστούν στην οθόνη.

Το COMBOLOOK Color είναι δυνατό να ελέγξει σήματα στο κανάλι επιστροφής των δικτύων καλωδιακής τηλεόρασης (5-65 MHz), σύμφωνα με τα δεδομένα EN-50083.

Το τμήμα TV εμφανίζει πλήρες εύρος φάσματος (2-900 MHz) και μπορεί να εστιάσει σε μικρότερα μέρη (ελάχιστο εύρος 13 MHz). Το όργανο παρέχει υψηλή ακρίβεια μετρήσεων ±1 dB (@ +20°C).

Το τμήμα SAT παρέχει επίσης υψηλή ανάλυση και ακρίβεια μετρήσεων ±1½ dB (@ +20°C). Ο αναλυτής φάσματος SAT-TV παρέχει δυνατότητα expand (zoom in) για σωστή ρύθμιση της πολικότητας-Χ (cross-polarisation).

Το τμήμα SAT εμφανίζει, σε ένα από τα υπό-μενού, ψηφιακές πληροφορίες όπως: BER (Bit Error Rate – μέτρηση λανθασμένων δεδομένων), διάγραμμα ομοιογένειας (QPSK) και S/N (Signal/Noise ratio – λόγος σήματος προς θόρυβο).

Η λειτουργία NIT του τμήματος SAT μπορεί να εντοπίσει διάφορους δορυφόρους διαβάζοντας το NIT στη ροή δεδομένων – Bitstream (NIT= Network Information Table – Πίνακας Δικτυακών Πληροφοριών). Το NIT παρέχει πληροφορίες για τους τηλεοπτικούς αναμεταδότες και τα ραδιοφωνικά προγράμματα.

Το COMBOLOOK Color μπορεί να διαχειριστεί ένα σύνολο θέσεων μνήμης και τόσο οι εικόνες φάσματος όσο και συγκεκριμένες συχνότητες μπορούν να αποθηκευτούν (αναλογικών και ψηφιακών αναμεταδοτών). Το όργανο τροφοδοτείται από μια ενσωματωμένη επαναφορτιζόμενη μπαταρία ιόντων Λιθίου, 12 Volt 3.5 amp/hour.

Κύρια Χαρακτηριστικά:

• Αναλυτής spectrum 5-900 MHz και 920-2150 MHz
• Υψηλή ακρίβεια: CATV ±1.0dB, Sat-TV ±1.5dB (@ +20 °C)
• Έγχρωμη TFT-LCD οθόνη 5” (16:9)
• Ψηφιακός δέκτης DVB-S (920-2150 MHz)
• Ανάγνωση NIT και πληροφορίες για προγράμματα TV/Radio
• Ψηφιακή ένδειξη BER και S/N ratio (DVB-S)
• Διάγραμμα constellation QPSK
• Τροφοδοσία CATV On/Off, 15-24V
• Τροφοδοσία Sat-TV 13/18V
• DiSEqC 1.0|1.1|1.2
• Μνήμη πολλών εικόνων και αποθήκευση με όνομα
• Θύρα RS-232 για σύνδεση με PC
• Επαναφορτιζόμενη μπαταρία Li-Ion
• Βάρος: 4kg (συμπεριλαμβανομένων θήκης & μπαταρίας)
