Συνδετήρας F Compression Self-Locking 50 τεμάχια, κατάλληλος για ομοαξονικά καλώδια RG-11

PCT-DRS-11L

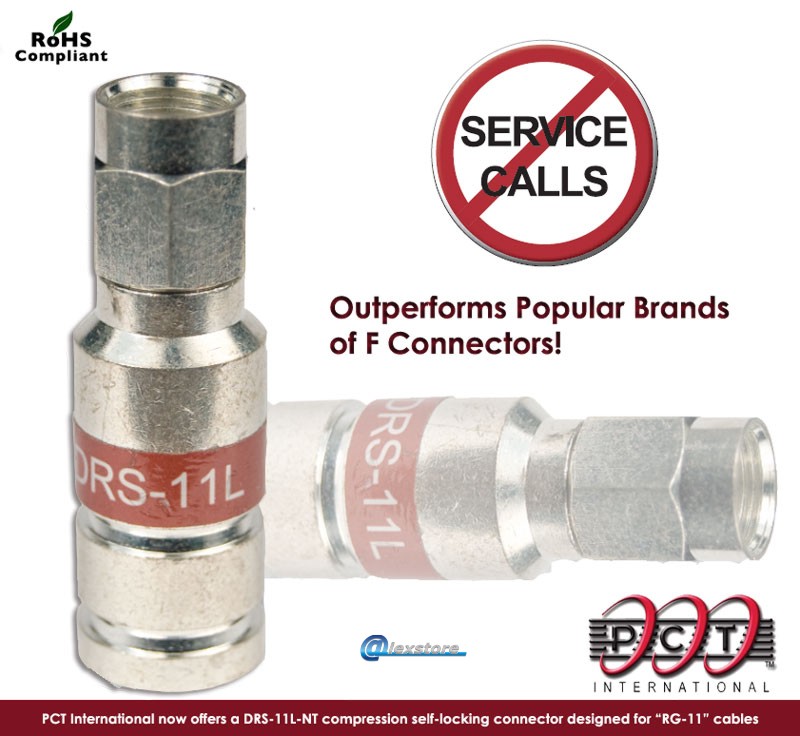

Self-Locking Compression “F” Connector

Η νέα σειρά συνδετήρων DRS-11 Locking της PCT International, διαθέτει σύστημα κλειδώματος ενσωματωμένο στον συνδετήρα. Ο μηχανισμός κλειδώματος εγγυάται μια ασφαλή και ποιοτική σύνδεση “Metal-to-Metal” μεταξύ των F-Male και F-Female.

Όπως με όλους τους συνδετήρες της PCT, ο συνδετήρας DRS-11 Locking εξακολουθεί να προσφέρει υπέρτατη προστασία κατά της εισχώρησης υγρασίας.
Οι τυπικοί συνδετήρες μπορούν να υποστούν χαλάρωση στις στροφές τους υπό τις συνήθης περιβαλλοντικές συνθήκες. Αυτό που η PCT έχει σχεδιάσει είναι μια βιομηχανική λύση στο έμφυτο πρόβλημα της σύνδεσης μεταξύ των F-Male και F-Female. Το παξιμάδι ασφαλείας του συνδετήρα DRS-11L μπορεί να επαναστερεωθεί πολλές φορές στην είσοδο F-Female καθώς διατηρεί την ακεραιότητα του κλειδώματός του. Το ενσωματωμένο σύστημα ασφαλείας αποδεικνύει ότι κρατάει τον συνδετήρα σφιχτά στην είσοδο F-Female, ανεξάρτητα από τους κραδασμούς και τις εναλλαγές της θερμοκρασίας.
Εναλλακτικοί συνδετήρες τύπου F-Male, απαιτούν επανασφύξιμο λόγω των εναλλαγών της θερμοκρασία και των κραδασμών.

Δυνατότητες

• Συνδετήρας DRS-11L-NT για χρήση με καλώδια τύπου RG-11
• Πατενταρισμένος σχεδιασμός διπλών δαχτυλιδιών συμπίεσης 360°
• Εύκολη εγκατάσταση που οφείλεται σε:
  – Υψηλή ορατότητα της θέσης σύνδεσης συνδετήρα/καλωδίου (no blind entry)
  – Επικάλυψη κασσίτερου στις εσωτερικές εισόδους που μειώνει την δύναμη εισαγωγής του καλωδίου
• Σχεδιασμένος για εσωτερικές και εξωτερικές εφαρμογές
• Μηχανισμός κλειδώματος που εγγυάται μια ασφαλή και ποιοτική σύνδεση “Metal-to-Metal”
• Εύκολη περιστροφή του hex παξιμαδιού πρίν και μετά την εγκατάσταση
• Σχεδιασμός διπλού O-Ring που αποτρέπει την είσοδο υγρασίας σε όλους τους τύπους καλωδίων
• Μειωμένο μήκος μετά την συμπίεση για εφαρμογή σε στενούς χώρους
• Εξολοκλήρου μεταλλικός σχεδιασμός (παξιμάδι, είσοδος και εξωτερικό μέρος είναι μηχανικά επεξεργασμένα από ορείχαλκο C360)
• Εξαιρετική θωράκιση RFI που οφείλεται στην αυξανόμενη δύναμη επαφής με την πλεξούδα του ομοαξονικού καλωδίου
• Υψηλή σταθερότητα σύνδεσης μεταξύ καλωδίου και συνδετήρα (εύκολα ξεπερνά τα πρότυπα SCTE)
• Χρωματικός κώδικας για τα O-Rings και τις ετικέτες (ανθεκτικά σε ακτίνες UV)
• Εξαιρετική αντιδιαβρωτική ανθεκτικότητα (1500 ώρες έκθεσης σε αλμύρα)
• Διατήρηση σύνθετης αντίστασης καλωδίου 75 Ohm
• Ανταποκρίνεται σε όλες τις προδιαγραφές SCTE και Bellcore

Γενικά Χαρακτηριστικά

• Τύπος: DRS-11-NT
• Κωδικός: 520233
• Περιγραφή: Συνδετήρας “F” Compression
• Κατασκευαστής: PCT International (USA)
• Συσκευασία: 50/500 τμχ.

Τεχνικά Χαρακτηριστικά

Φυσικές Ιδιότητες

• Υλικό κατασκευής: Ορείχαλκος (C360)
• Επιμετάλλωση: Nickel-Tin
• Υλικό O-Ring: Ethylene-propylene

Ηλεκτρικές Ιδιότητες

• Εύρος συχνοτήτων: 5 MHz έως 3 GHz
• Σύνθετη αντίσταση: 75 Ohm
• Απώλεια επιστροφής: >30dB @ 1 GHz
• Απώλεια διέλευσης: <0.2dB @ 1 GHz
• Θωράκιση RFI: >100dB @ 300 MHz

Μηχανικές Ιδιότητες

• Διατήρηση Ροπής: Σύστημα Self-Locking
• Συγκράτηση καλωδίου: >50 lb. (22.68 kg) σε θερμοκρασία περιβάλλοντος
• Εισαγωγή καλωδίου: <15 lb. (6.80 kg) μέγιστη δύναμη εισαγωγής σε θερμοκρασία περιβάλλοντος

Περιβαλλοντικές Ιδιότητες

• Θερμοκρασία λειτουργίας: -40°… +60° C

Εργαλείο Συμπίεσης

• PCT-AIO-CT (All-in-One Compression Tool)
