Συνδετήρας F Compression 90° 50 τεμάχια ,κατάλληλος για ομοαξονικά καλώδια RG-11

PCT-DRS-11RA

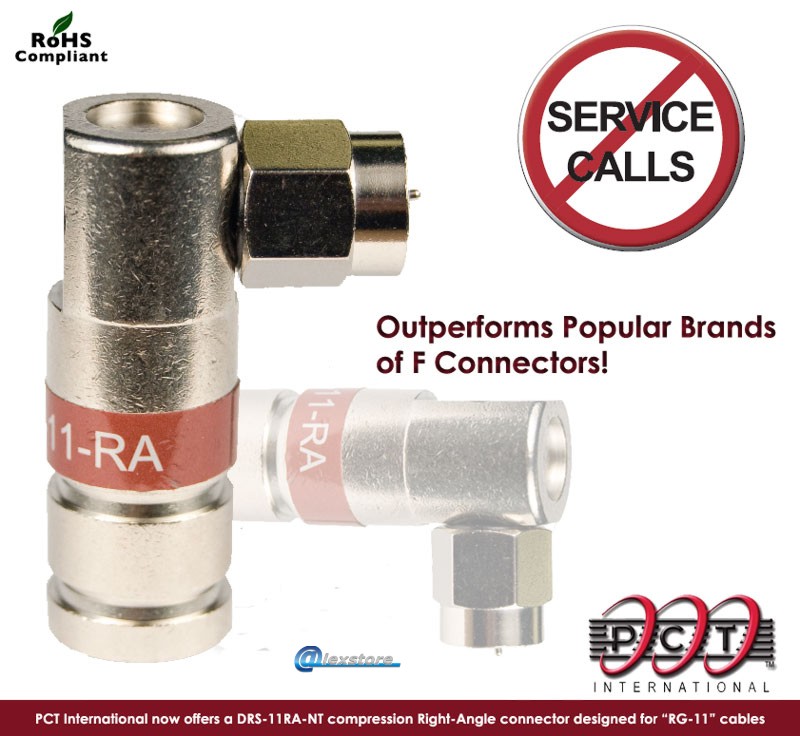

Right Angle Compression “F” Connector

Οι επαγγελματικοί συνδετήρες συμπίεσης DRS-11RA-NT της αμερικάνικης PCT International, είναι προϊόντα υψηλής ποιότητας και παρέχουν λύσεις “φιλικής εγκατάστασης” για αξιόπιστη συνδεσμολογία & στεγανοποίηση σε αμφίδρομα ευρυζωνικά δίκτυα. Οι DRS-11RA-NT είναι σχεδιασμένοι τόσο για εσωτερική όσο και για εξωτερική χρήση, επιτρέποντας την εύκολη εγκατάσταση σε ομοαξονικά καλώδια τύπου RG-11.

Δυνατότητες

• Συνδετήρας DRS-11RA-NT γωνιακός 90° για χρήση με καλώδια τύπου RG-11
• Πατενταρισμένος σχεδιασμός διπλών δαχτυλιδιών συμπίεσης 360°
• Εύκολη εγκατάσταση που οφείλεται σε:
  – Υψηλή ορατότητα της θέσης σύνδεσης συνδετήρα/καλωδίου (no blind entry)
  – Επικάλυψη κασσίτερου στις εσωτερικές εισόδους που μειώνει την δύναμη εισαγωγής του καλωδίου
• Σχεδιασμένος για εσωτερικές και εξωτερικές εφαρμογές
• Εύκολη περιστροφή του hex παξιμαδιού πρίν και μετά την εγκατάσταση
• Σχεδιασμός διπλού O-Ring που αποτρέπει την είσοδο υγρασίας σε όλους τους τύπους καλωδίων
• Μειωμένο μήκος μετά την συμπίεση για εφαρμογή σε στενούς χώρους
• Εξολοκλήρου μεταλλικός σχεδιασμός (παξιμάδι, είσοδος και εξωτερικό μέρος είναι μηχανικά επεξεργασμένα από ορείχαλκο C360)
• Εξαιρετική θωράκιση RFI που οφείλεται στην αυξανόμενη δύναμη επαφής με την πλεξούδα του ομοαξονικού καλωδίου
• Υψηλή σταθερότητα σύνδεσης μεταξύ καλωδίου και συνδετήρα (εύκολα ξεπερνά τα πρότυπα SCTE)
• Χρωματικός κώδικας για τα O-Rings και τις ετικέτες (ανθεκτικά σε ακτίνες UV)
• Εξαιρετική αντιδιαβρωτική ανθεκτικότητα (1500 ώρες έκθεσης σε αλμύρα)
• Διατήρηση σύνθετης αντίστασης καλωδίου 75 Ohm
• Ανταποκρίνεται σε όλες τις προδιαγραφές SCTE και Bellcore

Γενικά Χαρακτηριστικά

• Τύπος: DRS-11RA-NT
• Περιγραφή: Συνδετήρας “F” Compression
• Κατασκευαστής: PCT International (USA)
• Οδηγός εγκατάστασης: PCT Installation Guide
• Συσκευασία: 50/250 τμχ.

Τεχνικά Χαρακτηριστικά

Φυσικές Ιδιότητες

• Υλικό κατασκευής: Ορείχαλκος (C360)
• Επιμετάλλωση: Nickel-Tin
• Υλικό O-Ring: Ethylene-propylene

Ηλεκτρικές Ιδιότητες

• Εύρος συχνοτήτων: 5 MHz έως 3 GHz
• Σύνθετη αντίσταση: 75 Ohm
• Απώλεια επιστροφής: >30dB @ 1 GHz
• Απώλεια διέλευσης: <0.2dB @ 1 GHz
• Θωράκιση RFI: >100dB @ 300 MHz

Μηχανικές Ιδιότητες

• Συγκράτηση καλωδίου: >50 lb. (22.68 kg) σε θερμοκρασία περιβάλλοντος
• Εισαγωγή καλωδίου: <15 lb. (6.80 kg) μέγιστη δύναμη εισαγωγής σε θερμοκρασία περιβάλλοντος

Περιβαλλοντικές Ιδιότητες

• Θερμοκρασία λειτουργίας: -40°… +60° C

Εργαλείο Συμπίεσης

• PCT-AIO-CT (All-in-One Compression Tool)
