Συνδετήρας BNC Compression 50 τεμάχια, κατάλληλος για χρήση με ομοαξονικά καλώδια “Coax 9” (δίκτυα CCTV)

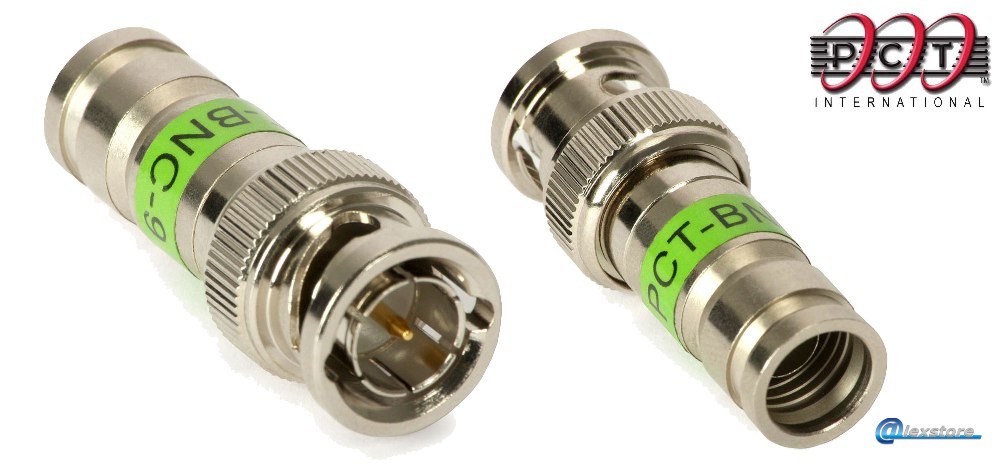

PCT-BNC-9 NT Compression BNC Connector

Οι επαγγελματικοί συνδετήρες συμπίεσης BNC-9 NT της αμερικάνικης PCT International, είναι προϊόντα υψηλής ποιότητας και παρέχουν λύσεις “φιλικής εγκατάστασης” για αξιόπιστη συνδεσμολογία σε δίκτυα CCTV. Οι BNC-9 NT είναι σχεδιασμένοι έτσι ώστε να επιτρέπουν την εύκολη εγκατάσταση σε ομοαξονικά καλώδια τύπου “Coax 9”.

Ο συνδετήρας BNC-9 NT παράγεται κάτω από αυστηρή τεχνολογική πειθαρχία και αποτελείται από 13 μέρη που είναι κατασκευασμένα από ειδικά, μη-διαβρωτικά υλικά. Το βύσμα εφαρμόζει τέλεια στην υποδοχή ώστε να μην υπάρχει κίνδυνος απώλειας της επαφής, κάτι το οποίο συμβαίνει στην περίπτωση των φθηνών συνδετήρων BNC.

Ο συνδετήρας BNC-9 NT περιέχει δύο δακτυλίους συμπίεσης 360° οι οποίοι, μετά την συμπίεση (κατά μήκος του άξονα), καθιστούν μια μικρή διόγκωση. Οι διαστάσεις των δακτυλίων εξασφαλίζουν ισχυρή εφαρμογή και μεγάλη αντοχή σε ρήγμα, αλλά δεν μεταβάλουν τη δομή του καλωδίου.

Δυνατότητες

• Συνδετήρας BNC-9 NT για χρήση με όλα τα καλώδια της οικογένειας “Coax 9” (διπλής, τριπλής και τετραπλής θωράκισης)
• Πατενταρισμένος σχεδιασμός διπλών δαχτυλιδιών συμπίεσης 360°
• Αδιάβροχος τερματισμός του καλωδίου
• Εύκολη εγκατάσταση που οφείλεται σε:
  – Υψηλή ορατότητα της θέσης σύνδεσης συνδετήρα/καλωδίου (no blind entry)
  – Επικάλυψη κασσίτερου στις εσωτερικές εισόδους που μειώνει την δύναμη εισαγωγής του καλωδίου
• Εξολοκλήρου μεταλλικός σχεδιασμός (ορείχαλκος C360)
• Εξαιρετική θωράκιση RFI που οφείλεται στην αυξανόμενη δύναμη επαφής με την πλεξούδα του ομοαξονικού καλωδίου
• Μειωμένο μήκος μετά την συμπίεση για εφαρμογή σε στενούς χώρους
• Υψηλή σταθερότητα σύνδεσης μεταξύ καλωδίου και συνδετήρα
• Πολύ χαμηλές απώλειες σε ολόκληρη τη ζώνη λειτουργίας
  (Εφαρμογές CCTV – Baseband Video <0,1 dB)
• Τέλεια προσαρμογή με τη γραμμή μεταφοράς μέσα στη ζώνη λειτουργίας
  (Εφαρμογές CCTV – Baseband Video – VSWR <1.03)
• Χρωματικός κώδικας για τις ετικέτες (ανθεκτικό σε ακτίνες UV)
• Διατήρηση σύνθετης αντίστασης καλωδίου 75 Ohm

Γενικά Χαρακτηριστικά

• Τύπος: BNC-9 NT
• Περιγραφή: Συνδετήρας BNC Compression
• Κατασκευαστής: PCT International (USA)
• Οδηγός εγκατάστασης: PCT Installation Guide
• Συσκευασία: 50/1500 τμχ.

Τεχνικά Χαρακτηριστικά

Φυσικές Ιδιότητες

• Υλικό κατασκευής σώματος: Ορείχαλκος (C360)
• Επιμετάλλωση: Nickel Tin
• Υλικό κατασκευής PIN: Beryllium Copper / Gold Plated Brass

• Μήκος πρίν την συμπίεση: 36.99 mm
• Μήκος μετά την συμπίεση: 32.55 mm
• Διάμετρος PIN: 1.37 mm

Ηλεκτρικές Ιδιότητες

• Εύρος συχνοτήτων: 5 MHz έως 3 GHz
• Σύνθετη αντίσταση: 75 Ohm
• Απώλεια επιστροφής: >30dB @ 1 GHz
• Απώλεια διέλευσης: <0.2dB @ 1 GHz
• Θωράκιση RFI: -80dB Minimum @ 1 GHz

Μηχανικές Ιδιότητες

• Συγκράτηση καλωδίου: >50 lb. (22.68 kg) σε θερμοκρασία περιβάλλοντος
• Εισαγωγή καλωδίου: <15 lb. (6.80 kg) μέγιστη δύναμη εισαγωγής σε θερμοκρασία περιβάλλοντος

Περιβαλλοντικές Ιδιότητες

• Θερμοκρασία λειτουργίας: -40°… +60° C

Εργαλείο Συμπίεσης

• PCT-AIO-CT (All-in-One Compression Tool)
