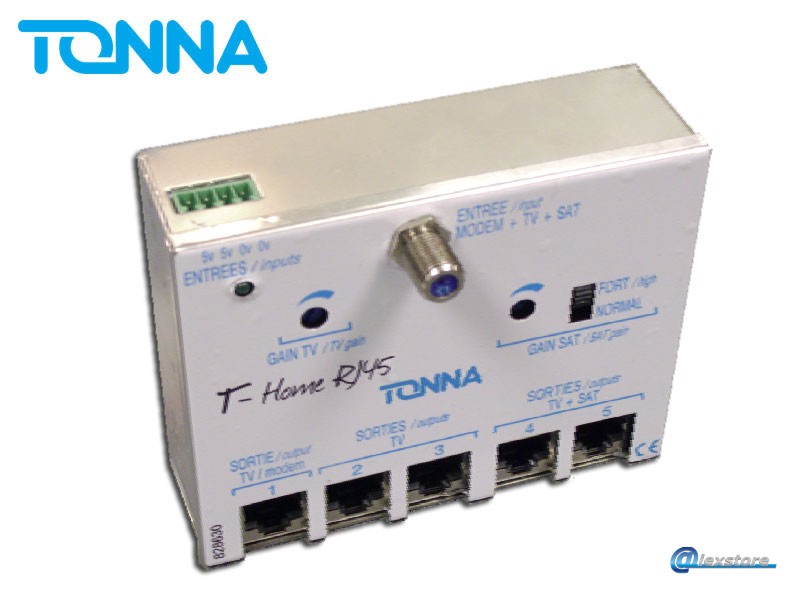

Tonna TV-HOME Module, Satellite + Terrestrial TV over 5x RJ45

Το module TV-HOME της Tonna, παρέχει διασύνδεση μεταξύ μιας ομοαξονικής άφιξης και του καλωδιακού δικτύου Ethernet, για την διανομή τηλεοπτικών προγραμμάτων που λαμβάνονται από την επίγεια κεραία και το δορυφορικό κάτοπτρο. Το module ενισχύει όλα τα διαθέσιμα σήματα εισόδου ώστε να πετύχει την απαραίτητη στάθμη εξόδου. Το προϊόν είναι σχεδιασμένο για χρήση με καλωδίωση LAN Grade 3 Satellite.

Μία ομοαξονική είσοδος μπορεί να διανέμει διαφορετικούς τύπους σημάτων σε κάθε μία από τις 5 εξόδους RJ45 (Shielded):

• Δύο έξοδοι τύπου TV+SAT (88/862 MHz και 950/2150 MHz), που επιτρέπουν την διέλευση τάσης και εντολών DiSEqC προς την είσοδο. Σε αυτές τις υποδοχές μπορεί να συνδεθεί μια τηλεόραση και/ή ένας δορυφορικός δέκτης – προσθέστε έναν διαχωριστή TV/SAT εάν είναι απαραίτητο.
• Μία έξοδος τύπου “Cable Operator” (Μονοπάτι Επιστροφής 5/65 MHz και Downstream 88/862 MHz), που επιτρέπει συνδέσεις συσκευών TV, DTT ή cable modem.
• Δύο έξοδοι τύπου TV (88/862 MHz), προβλέπονται για τη σύνδεση κάθε συσκευής TV, DTT. Η μορφή των εξόδων επιτρέπει να ενσωματώνονται εύκολα στο δίκτυο επικοινωνίας.

Τα επίγεια και δορυφορικά σήματα RF που διανέμονται μπορεί να είναι αναλογικά ή ψηφιακά (COFDM, QPSK, QAM). Η στάθμη εισόδου της μονάδας έχει σχεδιαστεί έτσι ώστε να είναι συμβατή με το πρότυπο C15-100. Η στάθμη για κάθε έξοδο είναι επαρκής για μήκος καλωδίων έως και 40 μέτρα στη ζώνη των 950/2150 MHz και 45 μέτρα στη ζώνη 88/862 MHz COFDM. Το module διαθέτει δύο ρυθμιστές στάθμης, έναν για την ζώνη TV και έναν για την ζώνη SAT.
