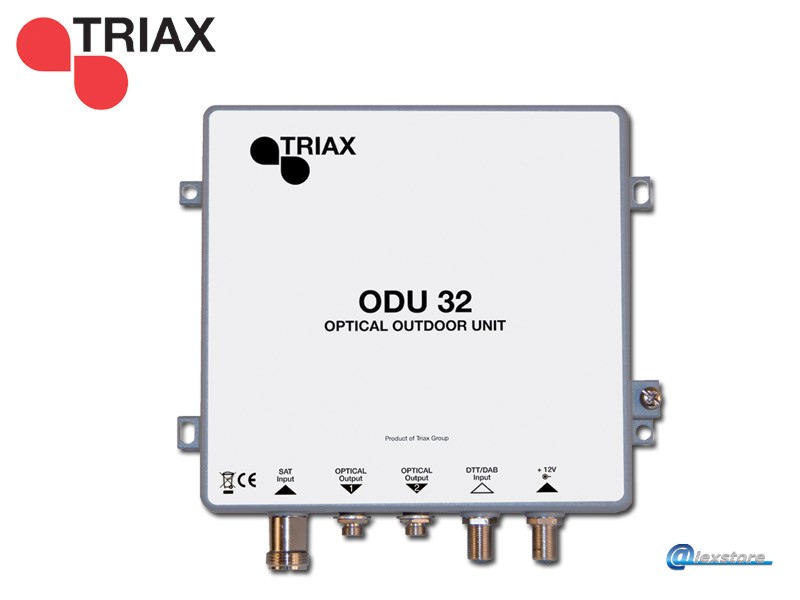

Triax TOU-232SA Optical SideCar, Optical ODU (SideCar), Standalone, με PSU

Triax TOU-232 SA (SideCar)

Η μονάδα TOU-232 SA, πλήρως αδιάβροχη, είναι σχεδιασμένη για εξωτερική χρήση και τοποθετείται δίπλα στις κεραίες. Δέχεται και συνδυάζει σήματα από το Wholeband LNB και την ψηφιακή επίγεια κεραία (DTT/DAB). Το συνδυασμένο σήμα διαμορφώνεται σε οπτική συχνότητα από ένα laser στο εσωτερικό του TOU-232 SA και στην συνέχεια διαχωρίζεται σε 2 οπτικές εξόδους (FC/PC). Κάθε μία από τις εξόδους του TOU-232 SA μπορεί να τροφοδοτήσει Παθητικό Οπτικό Δίκτυο (PON) 32 σημείων στα οποία μπορεί να συνδεθεί οποιαδήποτε μονάδα μεταλλαγής (TLC-05, TLQ-05).

• Εξωτερικής χρήσης (IP65)
• Οπτικές έξοδοι για διανομή σε 2 x 32 PON
• Τροφοδοτικό, ιμάντας ιστού και βάση στήριξης συμπεριλαμβάνονται
• Τροφοδοτεί το Wholeband LNB (όταν συνδεθεί)

Γενικά Χαρακτηριστικά

• Τύπος: TOU-232 SA
• Κωδικός: 307615
• Κατασκευαστής: Triax A/S
• Συσκευασία: 1 τμχ.

Τεχνικά Χαρακτηριστικά

Προδιαγραφές SAT
Εύρος συχνοτήτων εισόδου: 0.95-3.0 GHz Κάθετη πολικότητα, 3.4-5.45 GHz Οριζόντια πολικότητα
Εύρος συχνοτήτων εξόδου: 0.95-5.45 GHz μέσω διαμορφωμένου laser
Ισχύς οπτικής εξόδου: +7 dBm typical

Προδιαγραφές DTT/DAB
Εύρος συχνοτήτων εισόδου: 213-230 MHz (DAB), 470-854 MHz (DTT)
Εύρος συχνοτήτων εξόδου: 213-854 MHz μέσω διαμορφωμένου laser
Ισχύς οπτικής εξόδου: +7 dBm typical

Προδιαγραφές DC
Τάση τροφοδοσίας (PSU): 12V
Τάση τροφοδοσίας LNB: 6V
Κατανάλωση: <500 mA (συμπεριλαμβανομένου του Wholeband LNB)

Συνδετήρες
Οπτικές έξοδοι: FC/PC
Είσοδος SAT: Συνδετήρας N
Είσοδος DTT/DAB: Συνδετήρας F
Τροφοδοσία: Συνδετήρας F
