Triax TOU-232 Optical KI, Optical ODU για λήψη SAT/TER (Optical LNB, SideCar, HF Coaxial Cable & PSU)

Triax Fibre TOU-232 KIT

Το οπτικό σύστημα TOU-232 KIT διανέμει ψηφιακά δορυφορικά και επίγεια (DTT & DAB) σήματα σε 32 έως 256 σημεία μέσα από ένα Παθητικό Οπτικό Δίκτυο (PON). Μία μονάδα τερματισμού, που τοποθετείται σε κάθε σημείο σύνδεσης, μετατρέπει τα οπτικά σήματα σε ομοαξονικά (SAT-IF & TER) ώστε όλοι οι ψηφιακοί δορυφορικοί και επίγειοι δέκτες να μπορούν να τα λάβουν. Κάθε τελικός χρήστης μπορεί να λάβει όλες τις υπηρεσίες και τα προγράμματα που προσφέρονται από τον δορυφορικό ή τον επίγειο πάροχο, ακριβώς όπως εάν ήταν συνδεδεμένα στην δική του κεραία.

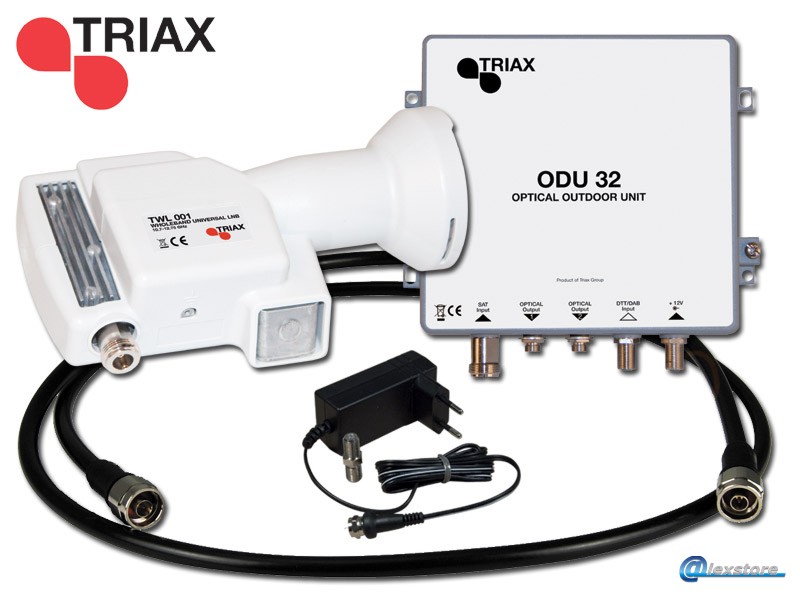

Το νέο οπτικό TOU-232 KIT περιλαμβάνει όλο τον εξοπλισμό που χρειάζεται για τοποθέτηση στο σημείο της κεραίας και που απαιτείται ώστε να λαμβάνει και να μεταδίδει το ψηφιακό δορυφορικό και επίγειο σήμα σε 64 σημεία (Optical LNB, SideCar, 2m HF Coaxial Cable & PSU).

Triax TOL-216 Fibre Wholeband LNB
Το TOL-216 Wholeband LNB χρησιμοποιεί την τεχνολογία stacking σε συχνότητες οριζόντιας και κάθετης πόλωσης, δημιουργώντας μια ενιαία περιοχή συχνοτήτων IF από 950 MHz έως 5450 MHz. Αυτή η ενιαία ζώνη έχει έξοδο μέσω ενός συνδετήρα N-type για σύνδεση με την μονάδα TOU-216SA. Η τροφοδοσία του Wholeband LNB γίνεται από την μονάδα TOU-232SA, μέσω ομοαξονικού καλωδίου.

• Διαθέσιμο για κάτοπτρο offset (40mm feed horn)
• Έξοδοι 950 MHz έως 5450 MHz
• Συνδετήρας N

Προδιαγραφές
Εύρος Συχνοτήτων Εισόδου: 10.7 – 12.75 GHz γραμμική πόλωση
Εύρος Συχνοτήτων Εξόδου: 0.95 – 5.45 GHz
Κατανάλωση: <350 mA
Τάση Τροφοδοσίας: 6 V (μέσω συνδετήρα N)

Triax TOU-232 SA (SideCar)
Η μονάδα TOU-232 SA, πλήρως αδιάβροχη, είναι σχεδιασμένη για εξωτερική χρήση και τοποθετείται δίπλα στις κεραίες. Δέχεται και συνδυάζει σήματα από το Wholeband LNB και την ψηφιακή επίγεια κεραία (DTT/DAB). Το συνδυασμένο σήμα διαμορφώνεται σε οπτική συχνότητα από ένα laser στο εσωτερικό του TOU-232 SA και στην συνέχεια διαχωρίζεται σε 2 οπτικές εξόδους (FC/PC). Κάθε μία από τις έξοδος του TOU-232 SA μπορεί να τροφοδοτήσει Παθητικό Οπτικό Δίκτυο (PON) 32 σημείων στα οποία οποιαδήποτε μονάδα μεταλλαγής (TLC-05, TLQ-05) μπορεί να συνδεθεί.

• Εξωτερικής χρήσης (IP65)
• Οπτικές έξοδοι για διανομή σε 2 x 32 PON
• Τροφοδοτικό, ιμάντας ιστού και βάση στήριξης συμπεριλαμβάνονται
• Τροφοδοτεί το Wholeband LNB (όταν συνδεθεί)

Προδιαγραφές SAT
Εύρος συχνοτήτων εισόδου: 0.95-3.0 GHz Κάθετη πολικότητα, 3.4-5.45 GHz Οριζόντια πολικότητα
Εύρος συχνοτήτων εξόδου: 0.95-5.45 GHz μέσω διαμορφωμένου laser
Ισχύς οπτικής εξόδου: +7 dBm typical

Προδιαγραφές DTT/DAB
Εύρος συχνοτήτων εισόδου: 213-230 MHz (DAB), 470-854 MHz (DTT)
Εύρος συχνοτήτων εξόδου: 213-854 MHz μέσω διαμορφωμένου laser
Ισχύς οπτικής εξόδου: +7 dBm typical

Προδιαγραφές DC
Τάση τροφοδοσίας (PSU): 12V
Τάση τροφοδοσίας LNB: 6V
Κατανάλωση: <500 mA (συμπεριλαμβανομένου του Wholeband LNB)

Συνδετήρες
Οπτικές έξοδοι: FC/PC
Είσοδος SAT: Συνδετήρας N
Είσοδος DTT/DAB: Συνδετήρας F
Τροφοδοσία: Συνδετήρας F

Triax TUC-01 HF Coaxial Cable
Σχεδιασμένο να δουλεύει σε υψηλές συχνότητες, αυτό το ομοαξονικό RG-58 HF καλώδιο χρησιμοποιείται για την σύνδεση του Wholeband LNB στο TOU-232 SA. Είναι εξοπλισμένο με αδιάβροχους συνδετήρες N-type σε κάθε άκρη και έχει μήκος 2m.

• 2m μήκος
• Συνδετήρες Ν-type
• Συχνότητα λειτουργίας 6 GHz
• Παρέχει τροφοδοσία στο Wholeband LNB
