Διαμορφωτής σήματος RF, DSB, έξοδος C21-69, Dual Audio

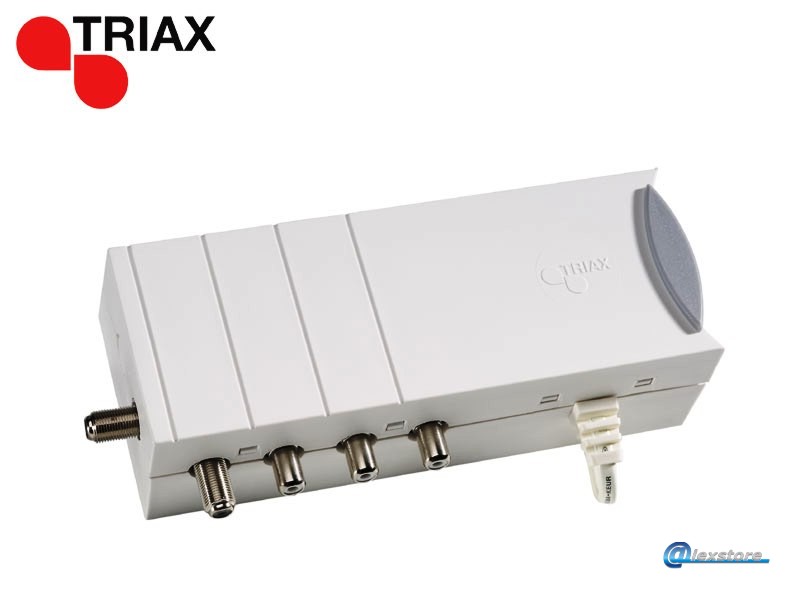

Triax CM-01U RF Modulator

Ο διαμορφωτής CM-01U της Triax A/S, είναι διπλής πλευρικής (DSB) και κατάλληλος για την διαμόρφωση ενός σήματος RF με ήχο και εικόνα. Η χρήση του διαμορφωτή μπορεί να εξυπηρετήσει πολλούς σκοπούς συμπεριλαμβανομένων της καταγραφής εικόνας των συστημάτων ασφαλείας ή της επέκτασης ενός υπάρχοντος δορυφορικού συστήματος TV.

• Μικροεπεξεργαστής ελεγχόμενος από σύνθεση συχνότητας PLL
• Δυνατότητα επιλογής καναλιού εξόδου στη ζώνη UHF
• Επιλογή καναλιού μέσω DIP switch
• Ρυθμιζόμενη στάθμη εξόδου 70-80 dBμV
• Λειτουργία loop-through για επίγεια κεραία TV

Γενικά Χαρακτηριστικά

• Τύπος: CM-01U
• Κατασκευαστής: TRIAX A/S
• Συσκευασία: 1/25 τμχ.

Τεχνικά Χαρακτηριστικά

• Αριθμός εισόδων: 1
• Αριθμός εξόδων: 1
• Αριθμός καναλιών: 1

• Τύπος διαμορφωτή: DSB
• Εύρος συχότητας εξόδου: 470-860 MHz
• TV standard: PAL-G

• Μέγιστη στάθμη εξόδου: 80 dBμV
• Ρύθμιση στάθμης εξόδου: 0…10 dB
• Απώλεια loop-through: 4.0 dB
• Στάθμη εισόδου Video: 1 Vpp
• Στάθμη εισόδου Audio: 0.5 V RMS
• Τύπος διαμόρφωσης: Dual
• Συνδετήρες RF: F-θηλυκό
• Συνδετήρες AV: RCA

• Σύνθετη αντίσταση: 75 Ohm
• Τάση λειτουργίας: 230 Vac
• Θερμοκρασία: 0…+50° C
• Διαστάσεις: 75 x 54 x 174 mm
