Διαμορφωτής σήματος RF για συνεργασία με την μονάδα TCM-08A, έξοδος UHF, dual audio

TRIAX CM-02U Modulator

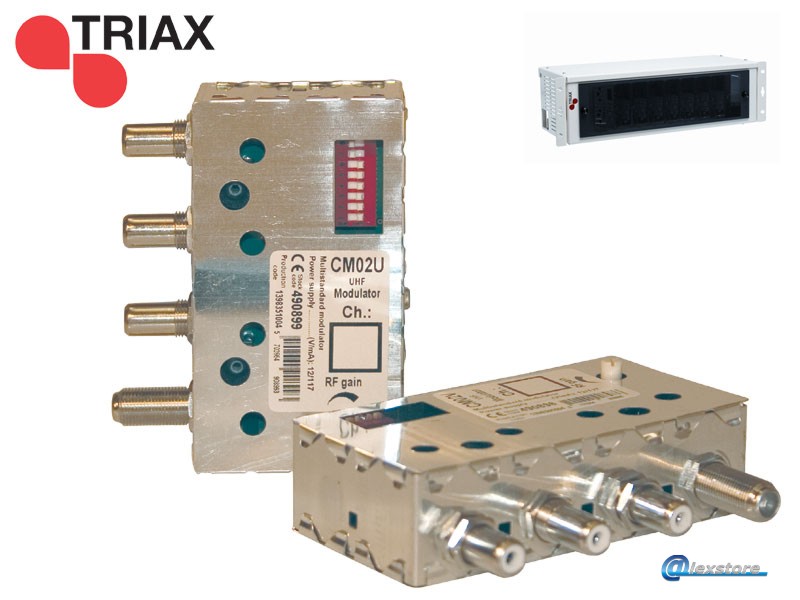

Ο διαμορφωτής CM-02U της Triax A/S είναι σχεδιασμένος για συνεργασία με την μονάδα TCM-08A. Δέχεται σήματα AV στην είσοδό του και τα διαμορφώνει σε ένα αναλογικό κανάλι PAL, στη ζώνη UHF, παρέχοντας μια υψηλή αναλογία C/N. Ο προγραμματισμός του καναλιού εξόδου πραγματοποιείται από DIP switch και επίσης παρέχεται η δυνατότητα ρύθμισης της στάθμης εξόδου. Το module CM-02U τοποθετείται εύκολα στην βασική μονάδα TCM-08A.

• Multi-standard διαμορφωτής διπλής πλευρικής (DSB)
• Υψηλή επίδοσης ποιότητα εικόνας (S/N >55 dB)
• Ρυθμιζόμενη στάθμη εξόδου
• Έλεγχος μέσω micro-processor με σύνθεση συχνότητας PLL, για υψηλή σταθερότητα

Γενικά Χαρακτηριστικά

• Τύπος: CM-02U
• Κατασκευαστής: TRIAX A/S
• Συσκευασία: 1 τμχ.

Τεχνικά Χαρακτηριστικά

• Σύστημα TV: G, K, I, L
• Τύπος διαμορφωτή: DSB
• Εύρος συχότητας εξόδου: 470-862 MHz

• Σταθερότητα φέρουσας εικόνας: <±70 KHz
• Μέγιστη στάθμη εξόδου: 95 dBμV (±2.5)
• Απώλεια επιστροφής: >10 dB
• Διαφορά φάσης: <8 deg
• Λόγος S/N εικόνας: >55 dB
• Λόγος S/N ήχου: >55 dB
• Στάθμη εισόδου εικόνας: 0.8-1.3 Vpp
• Αντίσταση εισόδου εικόνας: 75 Ohm
• Στάθμη εισόδου ήχου: 0.5-1.0 V RMS
• Αντίσταση εισόδου ήχου: 10 kOhm
• Υπο-φέρουσα ήχου: 5.5/6.0/6.5 MHz
• Σταθερότητα υπο-φέρουσας ήχου: <±5 KHz
• Παραμόρφωση ήχου: <1% (@ 1KHz)
• Συνδετήρες RF: F-θηλυκό
• Συνδετήρες AV: 3 x RCA

• Σύνθετη αντίσταση RF: 75 Ohm
• Τροφοδοσία: 12/117 Vdc-mA
• Θερμοκρασία: 0…+50° C
• Βάρος: 0.10 kg

.
