Μεταλλάκτης Stacker – Destacker

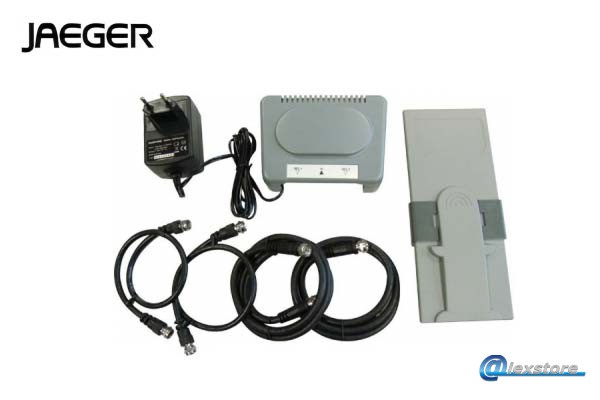

JAEGER 9640 KIT Stacker-Destacker

Το σύστημα Stackιng & Destacking προορίζεται να χρησιμοποιηθεί σε περίπτωση που ένα δεύτερο ομοαξονικό καλώδιο (μεταξύ κατόπτρου και δέκτη) δεν μπορεί να εγκατασταθεί, έτσι ώστε να τροφοδοτηθούν με σήμα (από Twin ή Quad LNBs) δύο δορυφορικοί δέκτες ή ένας δέκτης PVR με 2 tuners.

Η μονάδα συσσώρευσης (stacking) μεταφέρει τα σήματα του LNB2 σε ένα εύρος υψηλότερων συχνοτήτων (3,5 GHz), ώστε να μην συμπίπτουν με εκείνα που προέρχονται από το LNB1. Επίγεια σήματα μπορούν να προστεθούν με τη χρήση κατάλληλου diplexer για συνδυασμό με τα σήματα του LNB1.

Η μονάδα από-συσσώρευσης (destacking) πραγματοποιεί την αντίστροφη λειτουργία, δηλαδή την μεταφορά του σήματος από το LNB2 πίσω στο κανονικό εύρος συχνοτήτων. Αν έχουν προστεθεί επίγεια σήματα στο LNB1, θα πρέπει να διαχωριστούν με τη χρήση ενός κατάλληλου diplexer.

Γενικά Χαρακτηριστικά

• Τύπος: 9640 KIT
• Κατασκευαστής: JAEGER
• Συσκευασία: 1/5 τμχ.

Τεχνικά Χαρακτηριστικά

Μονάδα STACKER

• Είσοδος 1: 5-2150 MHz
• Είσοδος 2: 950-2150 MHz
• Έξοδος: 5-3550 MHz
• Απολαβή εισόδου TERR: -1.0 dB
• Απολαβή εισόδου SAT: -4.0 dB
• Απολαβή μεταλλαγής SAT: 7.0 dB
• Μέγιστη στάθμη εισόδου: 78 dBμV
• Κατανάλωση: 85 mA
• Συνδετήρες: F-θηλυκό
• Διαστάσεις: 201x87x42 mm

Μονάδα DESTACKER

• Είσοδος: 5-3550 MHz
• Έξοδος 1: 5-2150 MHz
• Έξοδος 2: 950-2150 MHz
• Απολαβή εξόδου TERR: -1.0 dB
• Απολαβή εξόδου SAT: -4.0 dB
• Απολαβή μεταλλαγής SAT: 5.0 dB
• Κατανάλωση: 60 mA
• Προσαρμογέας τάσης: 230-240 Vac / 12 Vdc
• Συνδετήρες: F-θηλυκό
• Διαστάσεις: 127 x 92 x 41 mm
